PUR材质拖链电缆/屏蔽/内护套/动力线

PUR材质拖链电缆/屏蔽/内护套/动力线

  • 所属分类:屏蔽拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-26
  • 产品概述

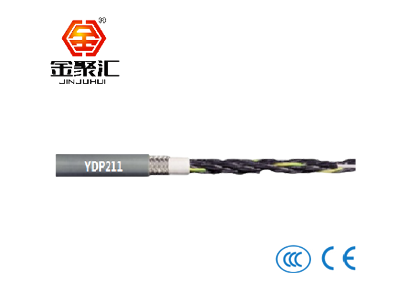

产品名称:YDP211系列高柔性PUR材质拖链电缆/屏蔽/内护套/动力线

最适合可移动自动机器拖链中使用

高压电缆桥架

高柔性拖链电缆

技术参数:




弯曲半径

拖链 最小6,8 x d

固定 最小4 xd


温度

拖链-35°C至+105°C

固定-40°C至+105°C


最 大架空/滑

架空10米/秒,滑动5米/秒


最 大加速度

80米/秒²


行程

架空行程距离可达100米的滑动应用


导体

精编裸铜线束


芯线绝缘

1 mm,以上为特种混合PVC绝缘

0.5 mm2-0.75 mm,为PE绝缘


芯线绞合

芯线编号<12:芯线以短节距绞合在一起

芯线数N12:分束绞合,保证了一致的抗拉强度,

特殊的假丑力结构。


芯线颜色

颜色区分或黑色芯线白色数字标识。


屏蔽

PUR混合材料符合拖链系统的要求

镀锡铜丝编织屏蔽光学覆盖约85%


外护套,挤压式

低粘性,PUR基混合物,特别耐磨损适用于拖链。

颜色:灰色(类似RAL 7040)可根据客户要求配色。


额定电压

300/500 V


测试电压

6000 V


抗UV

中等


耐油

耐油性良好


阻燃

符合IEC 60332-1-2, CEI 20-35, FT1, VW-1。


RoHs

符合2011/65/EU (RoHS-ll)标准



特点:

•用于动力拖链或移动机械部件

•尤其适用于机床和传输线的潮湿区域

•用于测量,控制和调节电路

•自动化工程电气装备中的电力电路

•用于高机械负载环境下的干燥或潮湿室内


型号:

物料编号

芯线数和导体标称截面mm2

近似外径mm

电缆重量kg/km

YDP211.050.02

2X0,5

6.9

70

YDP211.050.03

3X0,5

7.3

80

YDP211.050.04

4X0,5

7.9

94

YDP211.050.05

5X0,5

8.4

106

YDP211.050.07

7X0.5

9.8

138

YDP211.050.12

12X0,5

11.3

194

YDP211.075.02

2X0,75

7.3

81

YDP211.075.03

3X0,75

7.8

95

YDP211.075.04

4X0,75

8.4

111

YDP211.075.05

5X0,75

9

128

YDP211.075.07

7X0,75

10.7

171

YDP211.075.12

12X0,75

12.4

244

YDP211.075.16

16X0,75

14.2

328

YDP211.075.18

18X0,75

14.9

356

YDP211.075.25

25X0,75

17.4

479

YDP211.100.02

2X1,0

7.7

93

YDP211.100.03

3X1,0

8.2

109

YDP211.100.04

4X1,0

8.9

129

YDP211.100.05

5X1,0

9.8

154

YDP211.100.07

7X1,0

11.4

200

YDP211.100.12

12X1,0

13.4

304

YDP211.100.18

18X1,0

16.1

429

YDP211.100.25

25X1,0

18.8

593

YDP211.150.02

2X1,5

8.4

112

YDP211.150.03

3X1,5

9

133

YDP211.150.04

4X1,5

9.9

163

YDP211.150.05

5X1,5

10.9

193

YDP211.150.07

7X1,5

12.7

252

YDP211.150.12

12X1,5

15.1

391

YDP211.150.18

18X1,5

17.8

542

YDP211.150.25

25X1,5

21.2

767

YDP211.250.03

3X2,5

10.8

199

YDP211.250.04

4X2,5

11.8

238

YDP211.250.05

5X2,5

13.2

297

YDP211.250.07

7X2,5

15.8

403

YDP211.250.12

12X2,5

18.2

589

YDP211.250.14

14X2,5

19.8

702

YDP211.400.04

4X4

13.7

349

YDP211.600.04

4X6

16.1

499

YDP211.600.05

5X6

17.7

596

YDP211.1000.04

4X10

20.2

842

YDP211.1600.04

4X16

23.6

1173
