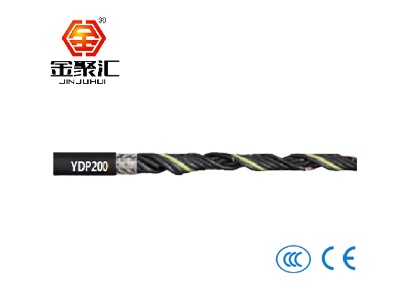

产品名称：YDP200系列高柔性PUR材质拖链电缆/屏蔽/动力线
最适合可移动自动机器拖链中使用
技术参数：
| 弯曲半径 | 拖链12,5xd |
固定.7xd | ||
| 温度 | 拖链-35°C至+105°C |
固定-40°C至+105°C | ||
| 最 大架空/滑行速度 | 3米/秒 |
| 加速度 | 20米/秒² |
| 行程 | 架空行程距离和达20米的滑动应用 |
| 导体 | 精绞裸铜线束 |
| 芯线绝缘 | 1 mm，以上为特种混合pvc绝缘 |
0.5 mm2-0.75 mm，为PE绝缘 | ||
| 芯线绞合 | 芯线编号＜12:芯线以短节距绞合在一起 |
芯线数N12：分束绞合，保证了一致的抗拉强度，特殊的假丑力结构。 | ||
特殊的假丑力结构。 | ||
| 芯线颜色 | 颜色区分或黑色芯线白色数字标识。 |
| 屏蔽 | 镀锡铜丝编织屏蔽光学覆盖约85% |
| 外护套，挤压式 | 低粘性的PUR基混合材料 |
颜色：黑色（类似RAL9005）可根据客户要求配色。 | ||
| 额定电压 | 300/500 V |
| 测试电压 | 6000 V |
| 抗UV | 中等 |
| 阻燃 | 符合IEC 60332-1、CEI 20-35. FT1、VW-1 标准 |
| 耐油性 | 耐油性良好 |
| RoHs | 符合2011/65/EU (RoHS-ll)标准 |
特长：
•用于动力拖链或移动机械部件
•用于对抗电磁干扰要求极高的环境
•尤其适用于机床和传输线的潮湿区域
•用于测量，控制和调节电路
•用于干燥或潮湿的室内
•耐油性较好
型号：
物料编号 | 芯线数和导体标称截面mm2 | 近似外径mm | 电缆重量kg/km |
| YDP200.050.02 | 2X0,5 | 5.8 | 45 |
| YDP200.050.03 | 3X0,5 | 6.1 | 59 |
| YDP200.050.04 | 4X0,5 | 6.6 | 83 |
| YDP200.050.05 | 5X0,5 | 7.1 | 96 |
| YDP200.050.07 | 7X0,5 | 8.5 | 136 |
| YDP200.050.12 | 12X0,5 | 10 | 200 |
| YDP200.050.18 | 18X0,5 | 11.8 | 275 |
| YDP200.050.25 | 25 X 0,5 | 14.1 | 350 |
| YDP200.075.02 | 2X0,75 | 6.2 | 56 |
| YDP200.075.03 | 3 X 0,75 | 6.6 | 70 |
| YDP200.075.04 | 4X 0,75 | 7.1 | 95 |
| YDP200.075.05 | 5 X 0,75 | 7.7 | 130 |
| YDP200.075.07 | 7 X 0,75 | 9.1 | 168 |
| YDP200.075.12 | 12X0.75 | 10.9 | 232 |
| YDP200.075.18 | 18 X 0,75 | 13 | 315 |
| YDP200.075.25 | 25 X 0,75 | 15.6 | 435 |
| YDP200.100.02 | 2X1,0 | 6.5 | 84 |
| YDP200.100.03 | 3X 1,0 | 6.9 | 110 |
| YDP200.100.04 | 4X 1,0 | 7.5 | 130 |
| YDP200.100.05 | 5X 1,0 | 8.3 | 156 |
| YDP200.100.07 | 7X 1,0 | 9.8 | 192 |
| YDP200.100.12 | 12X 1,0 | 11.7 | 285 |
| YDP200.100.18 | 18X 1,0 | 14 | 395 |
| YDP200.100.25 | 25 X1,0 | 16.7 | 656 |
| YDP200.150.02 | 2X1,5 | 7.1 | 97 |
| YDP200.150.03 | 3X 1,5 | 7.5 | 125 |
| YDP200.150.04 | 4X 1,5 | 8.4 | 165 |
| YDP200.150.05 | 5X 1,5 | 9.1 | 193 |
| YDP200.150.07 | 7X 1,5 | 10.9 | 245 |
| YDP200.150.12 | 12X 1,5 | 13.3 | 365 |
| YDP200.150.18 | 18X 1,5 | 15.7 | 553 |
| YDP200.150.25 | 25 X 1,5 | 18.7 | 734 |
| YDP200.250.03 | 3X2,5 | 9 | 188 |
| YDP200.250.04 | 4X 2,5 | 10.1 | 236 |
| YDP200.250.07 | 7X2,5 | 13.5 | 340 |
| YDP200.400.04 | 4X4 | 11.9 | 305 |
