PUR材质拖链电缆/屏蔽/信号电缆

PUR材质拖链电缆/屏蔽/信号电缆

  • 所属分类:屏蔽拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-23
  • 产品概述

产品名称:YDP201系列高柔性PUR材质拖链电缆/屏蔽/信号电缆

最适合可移动自动机器拖链中使用

拖链选型

架空绝缘电缆

技术参数:



弯曲半径

拖链10xd

固定5xd


温度

拖链-35°C至+105°C

固定-40°C至+105°C


最 大架空/牘行速度

3米/秒 2米/秒


加速度

20米/秒²


行程

架空行程距离和达50米的滑动应用


导体

超细绞合特种导线,以裸铜线制成,

具有特别高柔性的设计


绝缘

1 mm,以上为特种混合pvc绝缘

0.5 mm2-0.75 mm,为PE绝缘

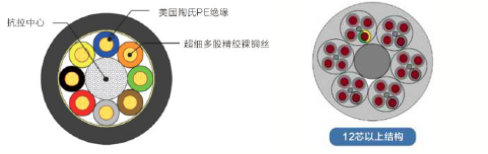

芯线绞合

单芯线以短节距分层绞合在一起


芯线颜色

颜色区分或黑色芯线白色数字标识。


屏蔽

高度抗弯,镀锡铜丝编织屏蔽,线

性覆盖约70%,光学覆盖约90%


外护套,挤压式

低粘性,高度耐磨的PUR基混合材料,符合拖链要求。

颜色:银灰色(类似RAL7001)可根据客户要求配色。


额定电压

300/300 V


测试电压

6000 V


抗UV

中等


阻燃

符合IEC 60332-1、CEI 20-35. FT1、VW-1 标准


耐油性

耐油性良好


RoHs

符合2011/65/EU (RoHS-ll)标准





特点:

•温度范围广,适用于严酷的气候环境;出口机械设备制造商的理想产品

•电缆结构已优化,专用于动力拖链;整体编织屏蔽使电气干扰最小化

•低温保持柔性,低电容

•多功能用途,例如用于包装行业和存取单元

•用于测量,控制和调节电路的动力拖链或移动机械部件

•适用于扭转应用,典型应用场合为风机(WTG)内跨接区域

• PUR外护套,耐撕裂,耐冲击。应用于动力拖链系统时,具有耐矿物油性能和耐磨性

•低粘性表面,防水解和微生物,耐油

•专为动力拖链应用时高达1200万次循环弯曲寿命而设计


型号:


物料编号

芯线数和导体标称截面mm2

外径mm

电缆重量kg/km

YDP201.014.02

2x0.14

4.3

33

YDP201.014.03

3x0.14

4.5

36

YDP201.014.04

4x0.14

4.8

40

YDP201.014.05

5x0.14

5.1

45

YDP201.014.07

7x0.14

5.7

67

YDP201.014.10

10x0.14

6.7

87

YDP201.014.14

14x0.14

6.8

102

YDP201.014.18

18x0.14

7.4

118

YDP201.014.25

25x0.14

8.9

157

YDP201.025.02

2x0.25

4.9

38

YDP201.025.03

3x0.25

5.1

45

YDP201.025.04

4x0.25

5.5

52

YDP201.025.05

5x0.25

5.9

69

YDP201.025.07

7x0.25

6.7

84

YDP201.025.10

10x0.25

8.2

109

YDP201.025.14

14x0.25

8.3

136

YDP201.025.18

18x0.25

9.1

161

YDP201.025.25

25x0.25

11

213

YDP201.034.02

2x0.34

5.3

45

YDP201.034.03

3x0.34

5.6

61

YDP201.034.04

4x0.34

6

77

YDP201.034.05

5x0.34

6.5

83

YDP201.034.07

7x0.34

7.4

109

YDP201.034.10

10x0.34

9.1

147

YDP201.034.14

14x0.34

9.2

186

YDP201.034.18

18x0.34

10.3

216

YDP201.034.25

25x0.34

12.5

314
