您当前的位置 : 首 页 > 产品中心 > 屏蔽双绞拖链电缆
PVC材质拖链电缆/屏蔽双绞电缆/内护套/数据信号电缆

PVC材质拖链电缆/屏蔽双绞电缆/内护套/数据信号电缆

  • 所属分类:屏蔽双绞拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-23
  • 产品概述

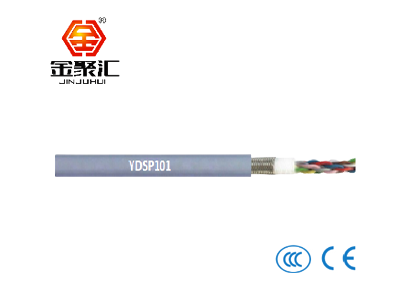

产品名称:YDSP101高柔性PVC材质拖链电缆/屏蔽双绞电缆/内护套/数据信号电缆


机器人电缆

技术参数:


使用温度范围 (移动安装)

在拖链中使用且行程次数>50.000时为-30℃至+85℃

最小弯曲半径10xd


使用温度范围 (固定铺设)

-40℃至+85℃ 最小弯曲半径为5倍电缆直径


最 大架空/滑行速度

架空5米/秒 滑动3米/秒


最 大加速度

50米/秒²


行程

无支撑滑行行程达100米


导体

多股超细精绞裸铜丝


芯线绝缘

PE材质,具有优良的耐低温性能,能耐大多数酸碱的侵蚀,

常温下不溶于一般溶剂,吸水性小,电绝缘性能优良。


芯线绞合

每2根芯线以短节距绞成一根对线,再以短节距束绞而成


芯线颜色

颜色区分


外护套

低粘性、耐油的PVC基混合材料,符合拖链要求。

颜色:银灰色(类似RAL7001),可根据要求做成其他颜色


额定电压

300/300 V


测试电压

6000 V


耐油中等


阻燃

符合IEC 60332-1、CEI 20-35. FT1、VW-1 标准


无铅

符合2011/65/EU (RoHS-ll)标准


屏蔽

镀锡铜丝编织屏蔽或裸铜丝屏蔽,光学覆盖约85%


 内护套

挤压式内护套




特长:

•适用于高负载

•几乎不受油影响

•特别适用于室内应用,以及温度>5° C的室外应用

•特别用于高达100米的无支承滑行移动

•储存与提取装置适用于高架仓库、机械/包装机、输送系统、户内起重机


型号:

物料编号

导体截面积mm2

近似外径mm

电缆重量kg/km

YDSP101.025.1P

(1x(2x0.25))C

6.1

40

YDSP101.025.2P

(2x(2x0.25))C

8.1

69

YDSP101.025.3P

(3x(2x0.25))C

8.6

84

YDSP101.025.4P

(4x(2x-.25))C

9.1

98

YDSP101.025.5P

(5x(2x0.25))C

9.6

112

YDSP101.025.6P

(6x(2x0.25))C

10.6

127

YDSP101.025.8P

(8x(2x0.25))C

12.6

184

YDSP101.025.10P

(10x(2x0.25))C

14.1

224

YDSP101.025.14P

(14x(2x0.25))C

14.6

236

YDSP101.034.3P

(3x(2x0.34))C

9.1

91

YDSP101.050.1P

(1x(2x0.5))C

6.6

58

YDSP101.050.2P

(2x(2x0.5))C

9.6

92

YDSP101.050.3P

(3x(2x0.5))C

10.1

115

YDSP101.050.4P

(4x(2x0.5))C

10.6

138

YDSP101.050.5P

(5x(2x0.5))C

12.1

167

YDSP101.050.6P

(6x(2x0.5))C

13.6

213

YDSP101.050.8P

(8x(2x0.5))C

15.1

265

YDSP101.050.10P

(10x(2x0.5))C

17.1

368

YDSP101.050.14P

(14x(2x0.5))C

18.1

385
