PVC材质拖链电缆/屏蔽双绞电缆/数据信号电缆

PVC材质拖链电缆/屏蔽双绞电缆/数据信号电缆

  • 所属分类:屏蔽双绞拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-23
  • 产品概述

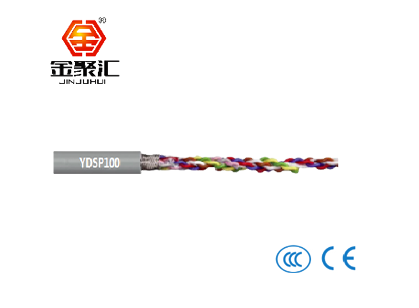

产品名称:YDSP100高柔性PVC材质拖链电缆/屏蔽双绞电缆/数据信号电缆

最适合可移动自动机器拖链中使用

,深圳电缆厂

电线电缆厂家排名


技术参数:


弯曲半径

拖链  最小7.5x d

固定  最小4x d


温度

拖链   -30° C至+85° C

固定   -40° C至+85° C   (符合DIN EN 50305标准)


最 大架空/滑行速度

架空5米/秒 滑动3米/秒


最 大加速度

50米/秒²


行程

架空行程距离和达100米的滑动应用


导体

超细精绞裸铜丝,具有特别高柔性的设计


芯线绝缘

PE材质,具有优良的耐低温性能,能耐大多数酸碱的侵蚀,

常温下不溶于一般溶剂,吸水性小,电绝缘性能优良。


芯线绞合

每2根芯线以短节距绞成一根对线,再以短节距束绞成导线对


芯线颜色

颜色区分


外护套

低粘性、耐油的PVC基混合材料,符合拖链要求。

颜色:银灰色(类似RAL7001),可根据要求做成其他颜色


测试电压

6000 V


耐油中等


阻燃

符合IEC 60332-1、CEI 20-35. FT1、VW-1 标准


RoHS

符合2011/65/EU (RoHS-ll)标准


屏蔽

高度抗弯,镀锡铜丝编织屏蔽。光学覆盖约90%




型号:


物料编号

芯线数和导体标称截面mm2

近似外径mm

电缆重量kg/km

YDSP100.014.2P

2x2x0,14

5.9

42

YDSP100.014.3P

3x2x0,14

6.2

53

YDSP100.014.4P

4x2x0,14

6.7

59

YDSP100.014.5P

5x2x0,14

7.3

75

YDSP100.014.6P

6x2x0,14

7.5

91

YDSP100.014.8P

8x2x0,14

8.8

109

YDSP100.014.10P

10x2x0,14

10.1

120

YDSP100.025.1P

1 x2x0,25

4.9

27

YDSP100.025.2P

2x2x0,25

6.5

60

YDSP100.025.3P

3 x 2 x 0,25

6.8

72

YDSP100.025.4P

4x2x0,25

7.4

85

YDSP100.025.5P

5 x 2 x 0,25

8.3

103

YDSP100.025.6P

6 x 2 x 0,25

8.9

131

YDSP100.025.8P

8 x 2 x 0,25

10.4

155

YDSP100.025.10P

10x2x0,25

12

186

YDSP100.025.14P

14x2x0,25

12.2

219

YDSP100.034.1P

1 x2x0,34

5.3

36

YDSP100.034.2P

2x2x0,34

7.1

81

YDSP100.034.3P

3 x 2 x 0,34

7.5

101

YDSP100.034.4P

4x2x0,34

8.4

119

YDSP100.034.6P

6 x 2 x 0,34

10.1

165

YDSP100.034.8P

8 x 2 x 0,34

11.8

221

YDSP100.034.10P

10x2x0,34

13.8

274

YDSP100.050.1P

1 x 2 x 0,5

5.9

47

YDSP100.050.2P

2 x 2 x 0,5

8.3

99

YDSP100.050.3P

3 x 2 x 0,5

8.8

130

YDSP100.050.4P

4 x 2 x 0,5

9.8

148

YDSP100.050.5P

5 x 2 x 0,5

10.7

168

YDSP100.050.6P

6 x 2 x 0,5

11.8

194

YDSP100.050.8P

8 x 2 x 0,5

14

284

YDSP100.050.10P

10 x 2 x 0,5

15.9

343

YDSP100.050.14P

14x2x0,5

16.2

401

YDSP100.075.1P

1 x2x0,75

6.3

61

YDSP100.075.2P

2x2x0,75

8.9

112

YDSP100.075.3P

3 x 2 x 0,75

9.7

157

YDSP100.075.4P

4 x 2 x 0,75

10.6

172

YDSP100.075.6P

6 x 2 x 0,75

12.8

231

YDSP100.075.8P

8 x 2 x 0,75

15.2

342

YDSP100.075.10P

10x2x0,75

17.3

466

YDSP100.075.14P

14x2x0,75

18.2

545

YDSP100.100.1P

1x2x1

6.7

71

YDSP100.100.2P

2x2x1

9.7

129

YDSP100.100.3P

3x2x1

10.4

169

YDSP100.100.4P

4x2x1

11.6

204

YDSP100.100.5P

5x2x1

12.7

237
