PVC材质拖链电缆/屏蔽/单芯动力电缆

PVC材质拖链电缆/屏蔽/单芯动力电缆

  • 所属分类:屏蔽拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-23
  • 产品概述

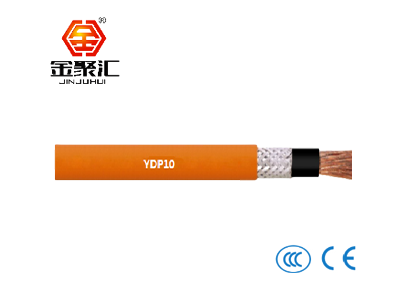

产品名称:YDP10系列高柔性PVC材质拖链电缆/屏蔽/单芯动力线

最适合可移动自动机器拖链中使用

电伴热电缆


技术参数:


弯曲半径

拖链最小   7.5x d

固定最小   4x d


温度

拖链   -30° C至+85° C

固定   -40° C至+85° C   (符合DIN EN 50305标准)


最 大架空/滑行速度

架空5米/秒 滑动3米/秒


最 大加速度

50米/秒²


行程

架空行程距离和达100米的滑动应用


导体

超细精绞裸铜丝,具有特别高柔性的设计


芯线绝缘

PE材质,具有优良的耐低温性能,能耐大多数酸碱的侵蚀,

常温下不溶于一般溶剂,吸水性小,电绝缘性能优良。


外护套

低粘性、耐油的PVC基混合材料,符合拖链要求。

颜色:银灰色(类似RAL7001),可根据要求做成其他颜色


额定电压

300/300 V (符合DIN VDE 0245标准)


测试电压

6000 V


耐油中等


阻燃

符合IEC 60332-1、CEI 20-35. FT1、VW-1 标准


屏蔽

高度抗弯,镀锡铜丝编织屏蔽。光学覆盖约90%




特长:

•用于动力拖链或移动机械部件

•用于控制柜内的电气和电子设备布线

•专为变频器驱动伺服电机的电源电路而设计

•本电缆还可替代多芯屏蔽伺服电缆,用于安装空间小或对弯曲半径有要求的场合

•汽车工业,交通工具和固定燃料电池的测试系统


型号:

物料编号

导体标称截面

近似外径mm

电缆重量kg/km

YDP10.1000.01

10

9.7

227

YDP10.1600.01

16

11.2

297

YDP10.2500.01

25

12.5

410

YDP10.3500.01

35

15.1

607

YDP10.5000.01

50

17.1

808
