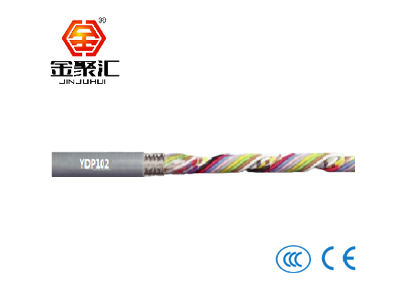

产品名称：YDP102系列高柔性PVC材质拖链电缆/屏蔽/数据信号电缆
最适合可移动自动机器拖链中使用
技术参数：
| 使用温度范围 （移动安装） | 在拖链中使用且行程次数＞50.000时为-30℃至+85℃ |
行程＜15米时，最小弯曲半径7.5xd | ||
行程≧10m米时，最小弯曲半径10xd | ||
| 使用温度范围 （固定铺设） | -40℃至+85℃ 最小弯曲半径为7,5倍电缆直径 |
| 最 大架空/滑行速度 | 3米/秒，2米/秒 |
| 最 大加速度 | 20米/秒² |
| 行程 | 无支承行程和滑行应用可达50米 |
| 额定电压 | 芯线数量 < 12: 300/500 V |
芯线数量 < 12 (0,25-0,34): 300/300 V | ||
芯线数量 ≧ 12: 300/300 V | ||
| 测试电压 | 6000 V |
| 阻燃 | 符合IEC 60332-1-2, CEI 20-35, FT1, VW-1 ° |
| 导体 | 多股超细精绞裸铜丝 |
| 芯线绝缘 | 1mm2以上为特种混合PVC绝缘混合物 |
0.5 mm2-0.75 mm2 为PE绝缘混合物 | ||
| 芯线绞合 | 芯线编号＜ 12:芯线以短节距绞合在一起 |
芯线数≧12:多条电线与一条芯线以短节距编织在一起, | ||
保证了一致的抗拉强度，特殊的低扭力结构。 | ||
| 芯线颜色 | 芯＜ 0,5 mm2:颜色代码符合 |
芯≧ 0,5 mm2：黑色带白色数字，其余均为黑色带白色数字 | ||
| 屏蔽 | 镀锡铜丝编织屏蔽。光学覆盖约85% |
| 外护套 | PVC低粘性混合物，可根据要求做成其他颜色 |
特长：
•经使用证明可靠性高；电缆结构已优化，专用于动力拖链
•用于自动生产工序的数据传输电缆
•整体编织使电气干扰最小化，具高柔性和稳定耐用和良好屏蔽
•用于测量，控制和调节电路，装配线，生产线，所有机器中
型号：
物料编号 | 芯线数和导体标称截面mm2 | 近似外径mm | 电缆重量kg/km |
| YDP102.014.03 | 3x0,14 | 4.5 | 37 |
| YDP102.014.04 | 4x0,14 | 4.8 | 42 |
| YDP102.014.05 | 5x0,14 | 5.1 | 47 |
| YDP102.014.07 | 7x0,14 | 5.7 | 70 |
| YDP102.014.10 | 10x0,14 | 6.7 | 90 |
| YDP102.014.14 | 14x0,14 | 6.8 | 106 |
| YDP102.014.18 | 18x0,14 | 7.4 | 123 |
| YDP102.014.25 | 25x0,14 | 8.9 | 163 |
| YDP102.025.02 | 2x0,25 | 4.9 | 39 |
| YDP102.025.03 | 3x0,25 | 5.1 | 46 |
| YDP102.025.04 | 4x0,25 | 5.5 | 53 |
| YDP102.025.05 | 5x0,25 | 5.9 | 71 |
| YDP102.025.07 | 7x0,25 | 6.7 | 75 |
| YDP102.025.10 | 10x0,25 | 8.2 | 114 |
| YDP102.025.14 | 14x0,25 | 8.3 | 141 |
| YDP102.025.18 | 18x0,25 | 9.1 | 167 |
| YDP102.025.25 | 25x0,25 | 11 | 221 |
| YDP102.034.02 | 2x0,34 | 5.3 | 47 |
| YDP102.034.03 | 3x0,34 | 5.6 | 63 |
| YDP102.034.04 | 4x0,34 | 6 | 81 |
| YDP102.034.05 | 5x0,34 | 6.5 | 89 |
| YDP102.034.07 | 7x0,34 | 7.4 | 117 |
| YDP102.034.10 | 10x0,34 | 9.1 | 155 |
| YDP102.034.14 | 14x0,34 | 9.2 | 194 |
| YDP102.034.18 | 18x0,34 | 10.3 | 225 |
| YDP102.034.25 | 25x0,34 | 12.5 | 327 |
