PVC材质拖链电缆/非屏蔽/数据信号电缆

PVC材质拖链电缆/非屏蔽/数据信号电缆

  • 所属分类:非屏蔽拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-26
  • 产品概述

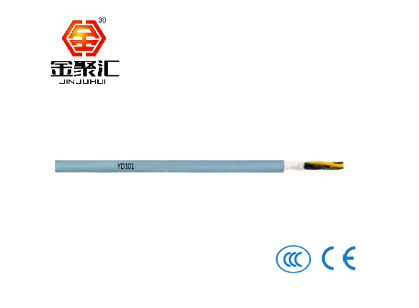

产品名称:YD101系列高柔性PVC材质拖链电缆/非屏蔽/数据信号电缆

最适合可移动自动机器拖链中使用

高温电线电缆


电线电缆生产厂家


技术参数:


弯曲半径

拖链   最小5x d

固定   最小3x d


温度

拖链   -30° C至+85° C

固定   -40° C至+85° C      (符合DIN EN 50305标准)


最 大架空/滑行速度

最 大架空/滑行速度      架空3米/秒; 滑动2米/秒


最 大加速度

20米/秒²


行程

架空行程距离和达50米的滑动应用

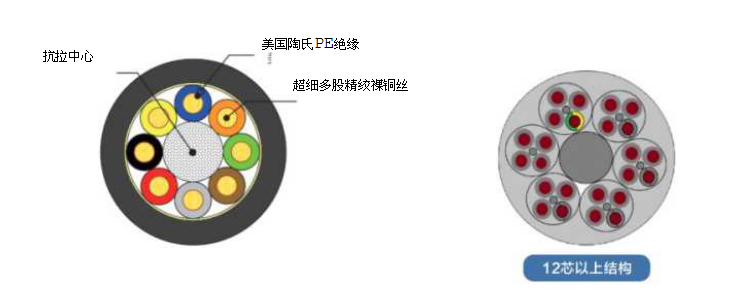

导体

超细精绞裸铜丝,具有特别高柔性的设计


芯线绝缘

PE材质,具有优良的耐低温性能,能耐大多数酸碱的侵蚀,

常温下不溶于一般溶剂,吸水性小,电绝缘性能优良。


芯线绞合

以短节距分层或束绞


芯线颜色

颜色区分


外护套

低粘性、耐油的PVC基混合材料

颜色:银灰色(类似RAL7001),可根据要求做成其他颜色


额定电压

300/300 V


测试电压

6000 V


耐油中等


阻燃

符合IEC 60332-1、CEI 20-35. FT1、VW-1 标准


RoHS

符合2011/65/EU (RoHS-ll)标准



特长:


•用于自动生产工序的数据传输电缆,更具柔性和耐用性

•用于测量,控制和调节电路,装配线,生产线,所有机器中

•经使用证明可靠性高

•电缆结构已优化,专用于动力拖链

•专为动力拖链应用时1200万次循环弯曲寿命而设计




型号:

物料编号

芯线数和导体标称 截面mm2

  近似外径mm

电缆重量kg/km

YD101.014.03

3x0,14

3.9

26

YD101.014.04

4x0,14

4.2

31

YD101.014.05

5x0,14

4.5

35

YD101.014.07

7x0,14

5.1

50

YD101.014.10

10x0,14

6.1

63

YD101.014.14

14x0,14

6.2

77

YD101.014.18

18x0,14

6.8

91

YD101.014.25

25x0,14

8.3

125

YD101.025.02

2x0,25

4.3

27

YD101.025.03

3x0,25

4.5

33

YD101.025.04

4x0,25

4.9

40

YD101.025.05

5x0,25

5.3

51

YD101.025.07

7x0,25

6.1

51

YD101.025.10

10x0,25

7.4

84

YD101.025.14

14x0,25

7.5

108

YD101.025.18

18x0,25

8.5

130

YD101.025.25

25x0,25

10.4

178

YD101.034.02

2x0,34

4.7

30

YD101.034.03

3x0,34

5

43

YD101.034.04

4x0,34

5.4

57

YD101.034.05

5x0,34

5.9

65

YD101.034.07

7x0,34

6.8

85

YD101.034.10

10x0,34

8.5

117

YD101.034.14

14x0,34

8.6

151

YD101.034.18

18x0,34

9.7

182

YD101.034.25

25x0,34

11.9

250
