PVC材质拖链电缆/非屏蔽/动力线

PVC材质拖链电缆/非屏蔽/动力线

  • 所属分类:非屏蔽拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-26
  • 产品概述

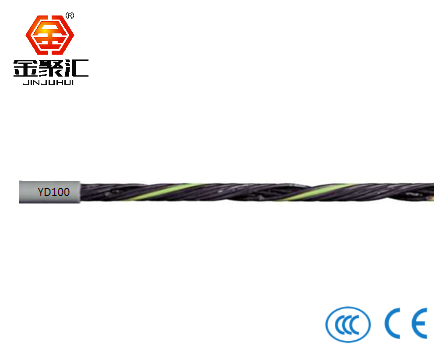

产品名称:YD100系列高柔性PVC材质拖链电缆/非屏蔽/动力线

最适合可移动自动机器拖链中使用

电缆拖链


电线电缆


技术参数:



弯曲半径

行程<10米时,最小弯曲半径7.5xd,

行程≧10m米时,最小弯曲半径10xd


使用温度范围(固定铺设)

-40℃至+85℃,最小弯曲半径为5倍电缆直径

在拖链中使用且行程次数>50.000时为-30℃至+80℃


最 大架空滑行速度

3米/秒,2米/秒


最 大加速度

20米/秒²


行程

无支承行程和滑行应用可达50米


额定电压

芯线编号 < 12: 300/500 V

芯线编号 < 12(0,25-0,34): 300/300 V

芯线编号 ≥ 12: 300/300V


测试电压

6000 V


阻燃

符合IEC 60332-1-2, CEI 20-35, FT1,VW-10


导体

多股超细精绞裸铜丝


芯线绝缘

1 mm2以上为特种混合PVC绝缘混合物

0.5 mm2-0.75 mm2,为PE绝缘混合物


芯线绞合

芯线编号<12:芯线以短节距绞合在一起

芯线数≧12:分束绞合,保证了一致的抗拉强度,特殊的低扭力结构。


芯线颜色

颜色区分或黑色芯线白色数字标识。


护套

基于PVC低粘性混合物,调整以适应拖链要求

颜色:银灰色(类似RAL 7001 )可根据客户要求配色。



特长:

•采用优化的细导体,适用于自动机器拖链中移动使用。

•具有优良的耐磨性,耐弯折,耐油性。最适合电缆拖链内的配线。

•用于拖链时,中等弯曲性能

•中等程度耐油

•主要用于室内

•尤其适用于自由悬浮行程和可达50米的滑行应用

•机械加工、木材/石材加工业、包装工业、输送系统、调节设备拖链中使用



型号:

物料编号

芯线数和导体标称截面mm2

近似外径mm

电缆重量kg/km

YD100.050.02

2 x 0.5

5.3

40

YD100.050.03

3 x 0.5

5.7

48

YD100.050.04

4 x 0.5

6.3

58

YD100.050.05

5 x 0.5

6.8

67

YD100.050.07

7 x 0.5

8

88

YD100.050.12

12 x 0.5

9.5

136

YD100.050.18

18 x 0.5

11.4

195

YD100.050.25

25 x 0.5

13.7

274

YD100.050.30

30 x 0.5

14.3

312

YD100.050.34

34 x 0.5

15.6

359

YD100.050.50

50 x 0.5

18.5

515

YD100.075.02

2 x 0.75

5.7

49

YD100.075.03

3 x 0.75

6.2

60

YD100.075.04

4 x 0.75

6.8

73

YD100.075.05

5 x 0.75

7.4

86

YD100.075.07

7 x 0.75

8.9

117

YD100.075.12

12 x 0.75

10.6

181

YD100.075.16

16 x 0.75

12

234

YD100.075.18

18 x 0.75

12.7

259

YD100.075.25

25 x 0.75

15.2

363

YD100.100.02

2 x 1.0

6.1

58

YD100.100.03

3 x 1.0

6.6

72

YD100.100.04

4 x 1.0

7.3

88

YD100.100.05

5 x 1.0

8

104

YD100.100.07

7 x 1.0

9.6

142

YD100.100.12

12 x 1.0

11.4

221

YD100.100.14

14 x 1.0

12.3

258

YD100.100.16

16 x 1.0

13

287

YD100.100.18

18 x 1.0

13.9

324

YD100.100.25

25 x 1.0

16.4

445

YD100.100.26

26 x 1.0

16.4

459

YD100.100.34

34 x 1.0

18.9

595

YD100.100.41

41 x 1.0

20.6

712

YD100.100.50

50 x 1.0

22.3

854

YD100.100.65

65 x 1.0

25.4

1097

YD100.150.02

2 x 1.5

6.8

74

YD100.150.03

3 x 1.5

7.4

93

YD100.150.04

4 x 1.5

8.1

114

YD100.150.05

5 x 1.5

9.1

139

YD100.150.07

7 x 1.5

10.9

189

YD100.150.12

12 x 1.5

12.9

295

YD100.150.18

18 x 1.5

15.6

429

YD100.150.25

25 x 1.5

18.6

597

YD100.150.26

26 x 1.5

18.6

615

YD100.150.34

34 x 1.5

21.1

783

YD100.150.41

41 x 1.5

23

936

YD100.150.42

42 x 1.5

23

954

YD100.150.50

50 x 1.5

25

1134

YD100.250.03

3 x 2.5

9

145

YD100.250.04

4 x 2.5

10

179

YD100.250.05

5 x 2.5

11.2

218

YD100.250.07

7 x 2.5

13.6

303

YD100.250.12

12 x 2.5

16

473

YD100.250.14

14 x 2.5

17.2

548

YD100.400.03

3x4

10.6

214

YD100.400.04

4x4

11.7

266

YD100.400.05

5x4

13.1

325

YD100.600.04

4x6

13.9

396

YD100.600.05

5x6

15.5

484

YD100.1000.04

4x10

17.6

644

YD100.1000.05

5 x 10

19.6

785

YD100.1600.04

4x16

21

922

YD100.1600.05

5x16

23.6

1133
