固定安装电缆/屏蔽/信号线/双绞/低电容固

固定安装电缆/屏蔽/信号线/双绞/低电容固

  • 所属分类:屏蔽双绞/双绞无屏蔽
  • 浏览次数:
  • 发布日期:2019-11-23
  • 产品概述

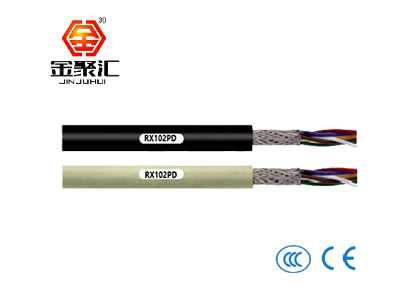

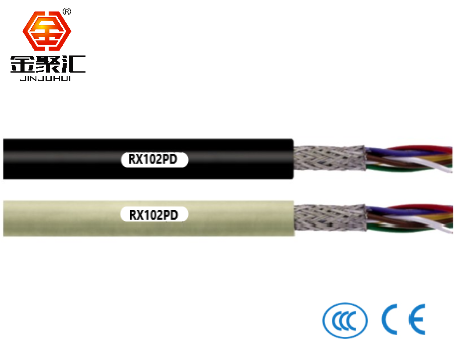

产品名称:RX102PD柔性PVC材质固定安装电缆/屏蔽/信号线/双绞/低电容

适合固定安装场合

扁平拖链电缆型号


技术参数:



弯曲半径

偶尔移动:15x外径

固定安装:6x电缆外径


使用温度范围(固定铺设)

偶尔移动:-5℃至+70℃

固定安装:-40℃至+80℃


导体

绞合导体


绝缘

PE芯线绝缘


芯线绞合

绞合成对结构


芯线颜色

颜色区分


屏蔽

镀锡铜编织屏蔽


外护套,挤压式

外护套颜色:浅灰色(RAL7032)

可根据要求做成其他颜色


峰值电压

非动力应用:250 V


测试电压

6000 V


阻燃

符合IEC 60332-1-2, CEI 20-35, FT1, VW-1e


RoHS

符合2011/65/EU (RoHS-ll)标准



特点:

• PE芯线绝缘的屏蔽型数据传输电缆,芯线对绞

• 整体编织使电气干扰最小化;对绞(TP)结构可使电路去耦(串音效果)

• 特别适用于传输速率每秒10 MB以下的数据系统的布线,并适用于RS422和 RS485系列接口。

• 固定敷设或有限移动的使用场合

• 用于干燥或潮湿的房间

• 传输低敏感信号和高比特率的信号、控制和测量电缆


型号:


物料编号

芯线数和导体标称
截面 mm2

近似外径mm

电缆重量kg/km

RX102PD.022.2P

2x2x0,22

6.5

59

RX102PD.022.3P

3x2x0,22

7.1

66

RX102PD.022.4P

4x2x0,22

7.3

78

RX102PD.022.8P

8x2x0,22

9.1

125

RX102PD.022.10P

10x2x0,22

10.4

143

RX102PD.025.1P

1x2x0,25

5.7

38

RX102PD.025.2P

2x2x0,25

6.9

56

RX102PD.025.3P

3x2x0,25

7.5

64

RX102PD.025.5P

5x2x0,25

8.3

93

RX102PD.034.1P

1x2x0,34

5.8

44

RX102PD.034.2P

2x2x0,34

7.7

79

RX102PD.034.3P

3x2x0,34

8.4

89

RX102PD.034.4P

4x2x0,34

8.7

101

RX102PD.034.8P

8x2x0,34

11

176

RX102PD.050.1P

1x2x0,5

6.3

53

RX102PD.050.2P

2x2x0,5

8.5

85

RX102PD.050.3P

3x2x0,5

9.3

105

RX102PD.050.4P

4x2x0,5

9.6

122

RX102PD.050.8P

8x2x0,5

12.7

213

RX102PD.050.10P

10x2x0,5

14.8

261
