固定安装电缆/双绞/非屏蔽/信号线

固定安装电缆/双绞/非屏蔽/信号线

  • 所属分类:屏蔽双绞/双绞无屏蔽
  • 浏览次数:
  • 发布日期:2019-11-27
  • 产品概述

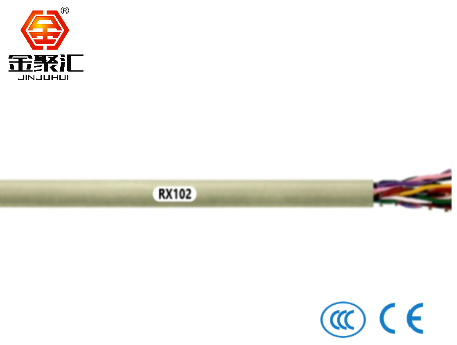

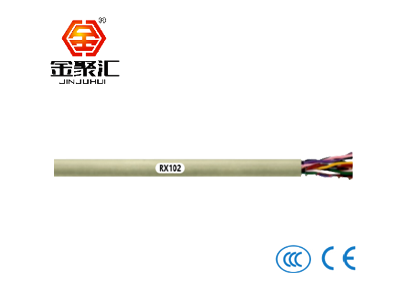

产品名称:RX102柔性PVC材质固定安装电缆/双绞/非屏蔽/信号线

最适合固定安装场合

技术参数:



弯曲半径

偶尔移动:10x外径

固定安装:4 x电缆外径


使用温度范围(固定铺设)

偶尔移动:-5℃至+70℃

固定安装:-40℃至+80℃


导体

多股丝绞裸铜丝导体


绝缘

PVC绝缘


芯线绞合

绞合成对结构


芯线颜色

颜色区分


外护套,挤压式

外护套颜色:浅灰色(RAL7032)

可根据要求做成其他颜色


峰值电压

≦0.14mm2 : Uo /U : 300 V

≧0.25 mm2 Uo /U : 500 V


测试电压

6000 V


阻燃

符合IEC 60332-1-2, CEI 20-35, FT1, VW-1e


RoHS

符合2011/65/EU (RoHS-ll)标准


特点:

•对绞(TP)结构可使电路去耦(串音效果);整体编织使电气干扰最小化

•能作为控制和信号电缆用于计算机系统的电子设备、电子控制设备、办公机械、电子秤中。

•用于干燥或潮湿的室内

•有效地防护电场造成的电容影响(如动力电缆)


型号:


物料编号

芯线数和导体标称
截面 mm2

近似外径mm

电缆重量kg/km

RX102P.014.2P

2x2x0,14

4.8

25.5

RX102P.014.3P

3x2x0,14

4.9

32

RX102P.014.4P

4x2x0,14

5.5

38.5

RX102P.014.5P

5x2x0,14

5.7

45.5

RX102P.014.6P

6x2x0,14

6.2

51

RX102P.014.10P

10x2x0,14

8

77.5

RX102P.014.12P

12x2x0,14

8.2

94.5

RX102P.014.16P

16x2x0,14

9.1

110.5

RX102P.025.2P

2x2x0,25

6.1

38

RX102P.025.3P

3 x 2 x 0,25

6.2

48

RX102P.025.4P

4x2x0,25

6.9

59

RX102P.025.6P

6 x 2 x 0,25

7.8

80

RX102P.025.8P

8 x 2 x 0,25

9.2

98

RX102P.025.10P

10x2x0,25

10.3

115

RX102P.050.2P

2x2x0,5

7.9

72

RX102P.050.3P

3x2 x 0,5

8

83

RX102P.050.4P

4x2x0,5

8.7

115

RX102P.050.8P

8x2x0,5

12.2

206

RX102P.050.10P

10x2x0,5

13.2

247
