固定安装电缆/屏蔽/信号线/每芯单独屏蔽

固定安装电缆/屏蔽/信号线/每芯单独屏蔽

  • 所属分类:屏蔽电缆
  • 浏览次数:
  • 发布日期:2019-11-23
  • 产品概述

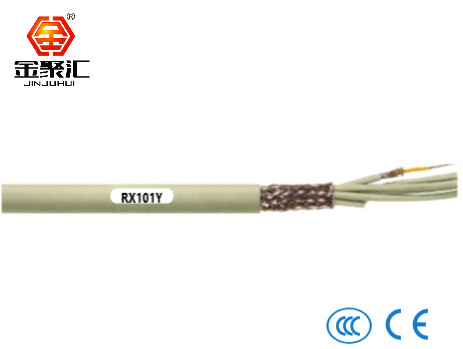

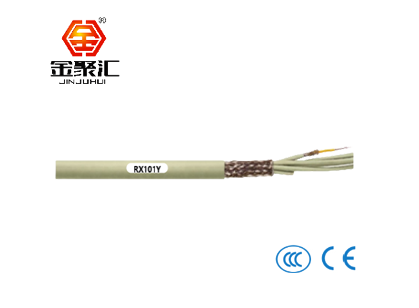

产品名称:RX101Y柔性PVC材质固定安装电缆/屏蔽/信号线/每芯单独屏蔽

最适合固定安装场合

拖链专用电缆


技术参数:




弯曲半径

偶尔移动:15x外径

固定安装:7.5 x电缆外径


使用温度范围(固定铺设)

偶尔移动:-5℃至+70℃

固定安装:-40℃至+80℃


导体

细丝绞合导体


绝缘

PVC绝缘


芯线绞合

多股细绞合线


芯线颜色

颜色区分


屏蔽

镀锡铜编织屏蔽

屏蔽芯线表面PVC内护套包覆


外护套,挤压式

外护套颜色:浅灰色(RAL7032)

可根据要求做成其他颜色


峰值电压

(非动力应用)250 V


测试电压

6000 V


阻燃

符合IEC 60332-1-2, CEI 20-35, FT1, VW-1e


RoHS

符合2011/65/EU (RoHS-ll)标准



特点:

•整体编织使电气干扰最小化;单独屏蔽的芯线使平行电缆之间的串音最小化

•为在强干扰场合,仍能确保数据传输准确无误,不仅需要对电缆的每芯单独屏蔽,还需额外整体全屏蔽

•干燥或潮湿的室内

•屏蔽芯线表面pvc内护套包覆

•芯线屏蔽亦可用做外部导体

•虽然有多重屏蔽,但仍具有高柔性



型号:


物料编号

芯线数和导体标称
截面 mm2

近似外径mm

电缆重量kg/km

RX101Y.025.02

2x0.25

6.9

69

RX101Y.025.03

3x0.25

7.2

106

RX101Y.025.04

4x0.25

7.8

130

RX101Y.025.05

5x0.25

8.5

161

RX101Y.025.07

7x0.25

9.2

196

金聚汇电缆用于工业机械

金聚汇电缆用于工业机械
