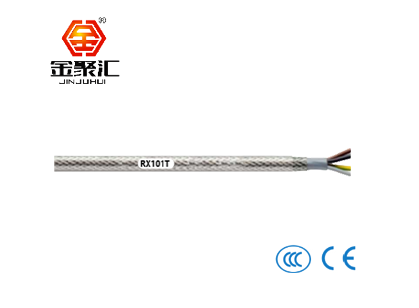

产品名称：RX101T柔性PVC材质固定安装电缆/屏蔽/动力线/透明护套
适合固定安装场合
技术参数：
 | 弯曲半径 | 偶尔移动：20x外径 |
固定安装：6x外径 | ||
 | 使用温度范围（固定铺设） | 偶尔移动：-5℃至+70℃ |
固定安装：-40℃至+80℃ | ||
 | 额定电压 | ≦1.0mm2 : Uo /U : 300/500 V |
≧1.5 mm2 Uo /U : 450/750 V | ||
 | 测试电压 | 6000 V |
 | 阻燃 | 符合IEC 60332-1-2, CEI 20-35, FT1, VW-1» |
 | 导体 | 多股细裸铜丝导体束合软导体 |
 | 芯线绝缘 | PVC绝缘 |
 | 芯线绞合 | 芯线层绞 |
 | 芯线颜色 | 颜色区分或者黑色芯线白色数字 |
 | 外护套，挤压式 | PVC外护套 |
颜色：透明 | ||
 | 屏蔽 | 镀锡铜丝编织屏蔽 |
 | RoHs | 符合2011/65/EU (RoHS-ll)标准 |
特点：
•电缆外径小，节省安装空间;经4 kV电压测试，具有更高的电气性能
•符合抗电磁干扰要求，高编织密度，低转移阻抗
•适用于设备安装工程，工业机械，加热及空调系统，输送和传输系统 •伺服驱动适用
型号：
物料编号 | 芯线数和导体标称 截面 mm2 | 近似外径mm | 电缆重量kg/km |
| U0/U:300/500V | |||
| RX101T.050.02 | 2X0.5 | 7 | 75 |
| RX101T.050.03 | 3X0.5 | 7.3 | 83 |
| RX101T.050.04 | 4X0.5 | 7.9 | 99 |
| RX101T.050.05 | 5X0.5 | 8.4 | 112 |
| RX101T.050.07 | 7X0.5 | 8.9 | 132 |
| RX101T.075.02 | 2X0.75 | 7.4 | 86 |
| RX101T.075.03 | 3X0.75 | 7.9 | 100 |
| RX101T.075.04 | 4X0.75 | 8.4 | 115 |
| RX101T.075.05 | 5X0.75 | 8.9 | 130 |
| RX101T.075.07 | 7X0.75 | 9.7 | 161 |
| RX101T.100.02 | 2X1.0 | 7.9 | 98 |
| RX101T.100.03 | 3X1.0 | 8.2 | 111 |
| RX101T.100.04 | 4X1.0 | 8.7 | 130 |
| RX101T.100.05 | 5X1.0 | 9.5 | 153 |
| RX101T.100.07 | 7X1.0 | 10.2 | 185 |
| U0/U:450/750V | |||
| RX101T.150.02 | 2X1.5 | 9.9 | 132 |
| RX101T.150.03 | 3X1.5 | 10.3 | 170 |
| RX101T.150.04 | 4X1.5 | 11.3 | 204 |
| RX101T.150.05 | 5X1.5 | 12.6 | 246 |
| RX101T.150.07 | 7X1.5 | 13.9 | 320 |
| RX101T.250.03 | 3X2.5 | 11.8 | 211 |
| RX101T.250.04 | 4X2.5 | 13.5 | 310 |
| RX101T.250.05 | 5X2.5 | 14.6 | 326 |
| RX101T.250.07 | 7X2.5 | 15.9 | 444 |
| RX101T.400.04 | 4X4 | 15.1 | 403 |
| RX101T.400.05 | 5X4 | 16.5 | 478 |
| RX101T.600.04 | 4X6 | 16.6 | 521 |
| RX101T.600.05 | 5X6 | 18.2 | 624 |
| RX101T.1000.03 | 3X10 | 18.9 | 690 |
| RX101T.1000.04 | 4X10 | 21.1 | 843 |
| RX101T.1000.05 | 5X10 | 23.1 | 1004 |
| RX101T.1600.03 | 3X16 | 21.7 | 910 |
| RX101T.1600.04 | 4X16 | 23.9 | 1164 |
| RX101T.1600.05 | 5X16 | 26.8 | 1812 |
| RX101T.2500.03 | 3X25 | 26.6 | 1330 |
| RX101T.2500.04 | 4X25 | 29.4 | 1903 |
| RX101T.2500.05 | 5X25 | 32.6 | 2374 |
| RX101T.3500.03 | 3X35 | 29.4 | 1370 |
| RX101T.3500.04 | 4X35 | 32.4 | 2489 |
| RX101T.3500.05 | 5X35 | 36 | 2771 |
| RX101T.5000.03 | 3X50 | 35.1 | 2590 |
| RX101T.5000.04 | 4X50 | 38.8 | 3362 |
