PUR材质拖链电缆/非屏蔽/动力+动力组合电缆

PUR材质拖链电缆/非屏蔽/动力+动力组合电缆

  • 所属分类:非屏蔽拖链电缆
  • 浏览次数:
  • 发布日期:2019-11-26
  • 产品概述

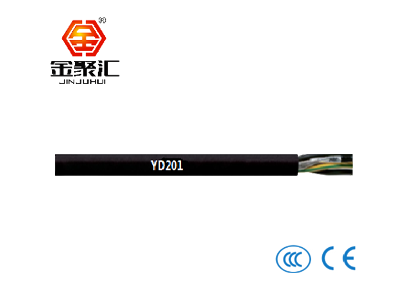

产品名称:YD201系列高柔性PUR材质拖链电缆/非屏蔽/动力+动力组合电缆

最适合可移动自动机器拖链中使用

机床拖链

技术参数:


弯曲半径

拖链  最小7.5x d

固定  最小4x d


温度

拖链   -40° C至+105° C

固定   -50° C至+105° C


最 大架空/滑行速度

架空3米/秒; 滑动2米/秒


最 大加速度

20米/秒²


行程

架空行程距离和达20米的滑动应用


导体

精绞裸铜线束


芯线绝缘

1 mm,以上为特种混合PVC绝缘混合物

0.5 mm²0.75 mm,为PE绝缘混合物


芯线绞合

芯线与抗拉强度高的抗拉件绞合在一起。


芯线颜色

电缆芯线:黑色芯线带白色数字,一条芯线为黄绿色

1. 芯线:U/L1 /C/L+

2. 芯线:V/L2

3. 芯线:W/L3/D/L-

1条控制对线:黑色芯线带白色数字。

1. 控制芯线:4

2. 控制芯线:5

2条控制对线: 黑色芯线带白色数字。


外护套

PUR (聚氨酯)材料,符合拖链要求(符合DINVDE

0281第13部分标准)

颜色:橙色(类似RAL2003)可根据要求做成其他颜色


额定电压

600/1000 V (符合 DIN VDE 0250 标准)


测试电压

6000 V (符合DIN EN 50396标准)


耐油性

耐油(符合DIN EN 50363-4-1标准)


阻燃

符^IEC 60332-1-2, CEI 20-35, FT1.标准


RoHs

符合2011/65/EU (RoHS-ll)标准



特长:

•自动化工程中的动力驱动系统

•伺服控制器和电机之间的连接电缆

•用于动力拖链或移动机械部件

•适用于在装配&拾取放置设备中

•尤其适用于机床和传输线的潮湿区域

•速度和加速度更快,提高机器的经济效率

•中等程度耐油


型号:

物料编号

芯线数和导体标称截面mm2

近似外径mm

电缆重量 kg/km

YD201.150.04.150.02

4X1.5 + (2 x 1.5)

11.7

217

YD201.250.04.150.02

4X2.5 +(2 x 1.5)

13.1

270

YD201.400.04.150.02

4X4 + (2 x 1.5)

14.2

333

YD201.600.04.150.02

4X6+(2 x 1.5)

16

403

YD201.1000.04.150.02

4X10 + (2 x 1.5)

18.4

581

YD201.1600.04.150.02

4X16 + (2 x 1.5)

22.1

887

YD201.075.04.034.2P

4X0.75 + 2 x (2 x 0.34)

10.9

143

YD201.150.04.075.2P

4X1.5 + 2 x (2 x 0.75)

12.3

209

YD201.250.04.100.2P

4X2.5 + 2 x (2 x 1.0)

14.3

306

SF201.400.04.100.2P

4X4 + 2 x (2 x 1.0)

15.4

381

YD201.400.04.100.02.150.02

4X4 + (2 x 1.0) +(2 x 1.5)

15.6

388

YD201.600.04.100.02.150.02

4X6 + (2 x 1.0) +(2 x 1.5)

17.1

460

机床拖链

金聚汇电缆运用于玻璃切割设备中
