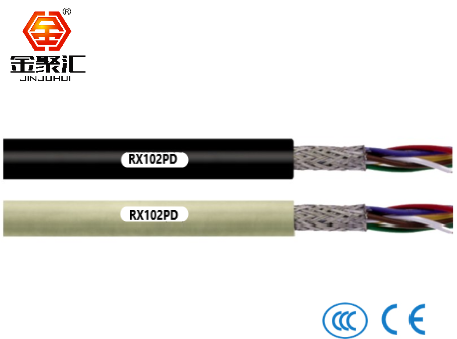

拖链电缆中电缆的组成有哪几部分

2022-12-15

在设备单元需要来回移动的场合,为了避免电缆羁绊、磨损、拉脱、挂和散乱,常把电缆放入电缆拖链中,对电缆形成维护,而且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆,一般也可称之拖曳电缆,坦克链电缆。


拖链电缆主要使用于:工业电子系统,自动生成线,仓储设备,机器人,消防系统,起重机,数控机床和冶金工业。


1.抗拉中心

在电缆的中心依据芯数数量以及每根芯线穿插区域的空间里尽可能的有一个真实的中心线填充(而不是像一般情况下,用一些填充料或废塑料制成的垃圾芯线填充)这种办法能有效的维护绞线结构,避免绞线游离到电缆的中心区域。


2.导体结构

电缆应该挑选最 具柔韧性的导体,一般来说导体越细,电缆的柔韧性越好,但导体过细,会发生电缆缠绕现象。一系列长期的试验供给了单根导线的最 佳直径,长度和节向的屏蔽组合,它有最 佳的抗拉才干。


3.芯线绝缘

电缆内的绝缘资料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因而只有在高压成型的PVC或许TPE资料才干用于拖链的数百万米电缆中的使用过程中证实他的可靠性。


4.绞线

绞线结构必须以最 佳的交合节距绕在一个稳定的抗拉中心周围。但是因为绝缘资料的使用,绞线结构应按运动状况规划,从12根芯线开端,因该选用成束绞合的办法。


5.内护套甲胄式揉捏成型的内护套取代廉价的羊毛资料,填充物或隶属填充物。这一办法能保证绞线结构不会散乱。


6.屏蔽用优化的织造视点将屏蔽层紧紧的织造在内护套外,松散的织造带会降低EMC的维护才干而且屏蔽层也很快因屏蔽的断裂而失效。紧密织造的屏蔽层一起具有抗扭力的作用。


7.外护套由不同的改进资料制成的外护套具有不同的功用,有抗UV功用的,有抗低温功用的,有耐油的以及成本优化的。但所有的这些外护套都有一个共同点,高耐磨性,并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功用,当然应该是高压成型的。
